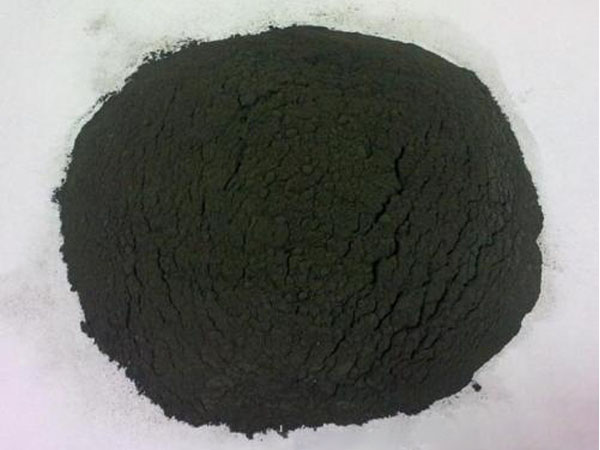

煤粉在限定條件下隔絕空氣加熱后，揮發(fā)性有機(jī)物質(zhì)的產(chǎn)率稱(chēng)為揮發(fā)份，主要是由水份、碳?xì)涞难趸锖吞細(xì)浠衔锝M成，但是煤粉中的物理吸附水和二氧化碳不屬揮發(fā)份之列。煤粉是指粒度小于0.5毫米的煤 ，是鑄鐵型砂中最常采用的附加物。近年來(lái)國(guó)外將煤粉類(lèi)物質(zhì)與粘土配成一種商品(碳粘土)供應(yīng)市場(chǎng)。鑄鐵用濕型砂中加入煤粉，可以防止鑄件表面粘砂缺陷，改善鑄件的表面光潔度，并能減少夾砂缺陷，改善型砂的潰散功能，對(duì)于濕型球鐵件，還能有效的防止產(chǎn)生皮下氣孔，可用圓形渦流燃燒器，空氣不用預(yù)熱。
煤粉揮發(fā)份的高低是衡量煤粉質(zhì)量好壞的主要指標(biāo)之一，質(zhì)量好的煤粉，揮發(fā)份含量較高，澆注鑄件時(shí)，在型腔內(nèi)易形成還原性氣體，析出大量光亮碳，可以得到表面光潔的鑄件，但揮發(fā)份并非越高越好，揮發(fā)份含量超過(guò)40%，易。導(dǎo)致型砂發(fā)氣量增大，鑄件易產(chǎn)生氣孔，澆不足等缺陷，揮發(fā)份含量一般應(yīng)控制在32-38%。煤粉在規(guī)定條件下完全燃燒后的殘留物，是煤礦物質(zhì)在一定條件下經(jīng)一系列分解，化合等復(fù)雜反應(yīng)而形成的，是煤礦中礦物質(zhì)的衍生物。
煤粉的主要物理特性有以下幾方面：
1.顆粒特性煤粉是由尺寸不同、形狀不規(guī)則的顆粉所組成，一般煤粉顆粒直徑范圍為0-1000μm，大多20-50μm的顆粒；
2.煤粉的密度煤粉密度較小，新磨制的煤粉堆積密度過(guò)約為（0.45-0.5）t/m3，貯存一定時(shí)間后堆積密度為（0.8-0.9）t/m3；
3.煤粉具有流動(dòng)性煤粉顆粒很細(xì)，單位質(zhì)量的煤粉具有較大的表面積，表面可吸附大量空氣，從而使其具有流動(dòng)性。這一特性，使煤粉便于氣力輸送，缺點(diǎn)是易形成煤粉自流，設(shè)備不嚴(yán)密時(shí)容易漏粉。
.png)
